锂电池供电电源电路设想（升压、充电打点等）锂电池供电电源电路设想（升压、充电打点等）
近来接续正在作一款基于锂电池供电的产品，应付电源局部的大抵要求是那样的：1、由单节可充电锂电池供电；
2、 板子自带充电打点模块，可外接5x太阴能板或安卓手机充电器间接充电；3、 须要不乱输出5x电压，给5x
模块供电；4、须要不乱输出3.8x电压，霎时带载才华2A以上，给4G模块供电模块供电；5、须要不乱输出
3.3x电压，给MCU和其余3.3x的电子模块供电；首先，笔者通过查量料得悉，正常标称为3.7x的锂电池的电压
领域是正在2.8x~4.2x，假如说想要获得不乱的5x、3.8x和3.3x电压，显然不能间接获得，须要借助特定电源芯
片来真现。这么该如何选择电源芯片呢？首先，要获得5x电压的话，毋庸置疑，必须得用升压芯片了。这
么，3.8x和3.3x两种电压，能否可以间接由锂电池颠终LDO来真现呢？没缺点，真现也简曲能真现，只不过，
仿佛有点华侈锂电池的电质，因为不论是哪款LDO，始末都是输入电压要高于输出电压的，那样一来，以获得
3.3x电压为例，锂电池的电压最多放到3.3x多一点，就不能继续获得不乱的3.3x电压了，那样显然是不止的！
思来想去，也只要给取“先升压、再降压”的方案了，选择一款折
近来接续正在作一款基于锂电池供电的产品，应付电源局部的大抵要求是那样的：
1、 由单节可充电锂电池供电；
2、 板子自带充电打点模块，可外接5x太阴能板或安卓手机充电器间接充电；
3、 须要不乱输出5x电压，给5x模块供电；
4、 须要不乱输出3.8x电压，霎时带载才华2A以上，给4G模块供电模块供电；
5、 须要不乱输出3.3x电压，给MCU和其余3.3x的电子模块供电；
首先，笔者通过查量料得悉，正常标称为3.7x的锂电池的电压领域是正在2.8x~4.2x，假如说想要获得不乱的5x、3.8x和3.3x
电压，显然不能间接获得，须要借助特定电源芯片来真现。这么该如何选择电源芯片呢？首先，要获得5x电压的话，毋庸置
疑，必须得用升压芯片了。这么，3.8x和3.3x两种电压，能否可以间接由锂电池颠终LDO来真现呢？没缺点，真现也简曲能
真现，只不过，仿佛有点华侈锂电池的电质，因为不论是哪款LDO，始末都是输入电压要高于输出电压的，那样一来，以得
到3.3x电压为例，锂电池的电压最多放到3.3x多一点，就不能继续获得不乱的3.3x电压了，那样显然是不止的！
思来想去，也只要给取“先升压、再降压”的方案了，选择一款适宜的升压芯片，先将锂电池的电压升压至5x，再通过降压芯
片，将电压划分稳压至3.8x和3.3x，那样仿佛就能满足咱们的要求了。
虽然，市面上的升压和降压的芯片简曲是比较多，笔者之前检验测验过了一种方案，但是觉得不是出格好，于是，背面又找了此外
一家的芯片。正在厂家技术的辅导下，对之前的电路停行了改进。这么废话不暂不多说，接下来，笔者就跟各人来分享一下我的那淘
方案。

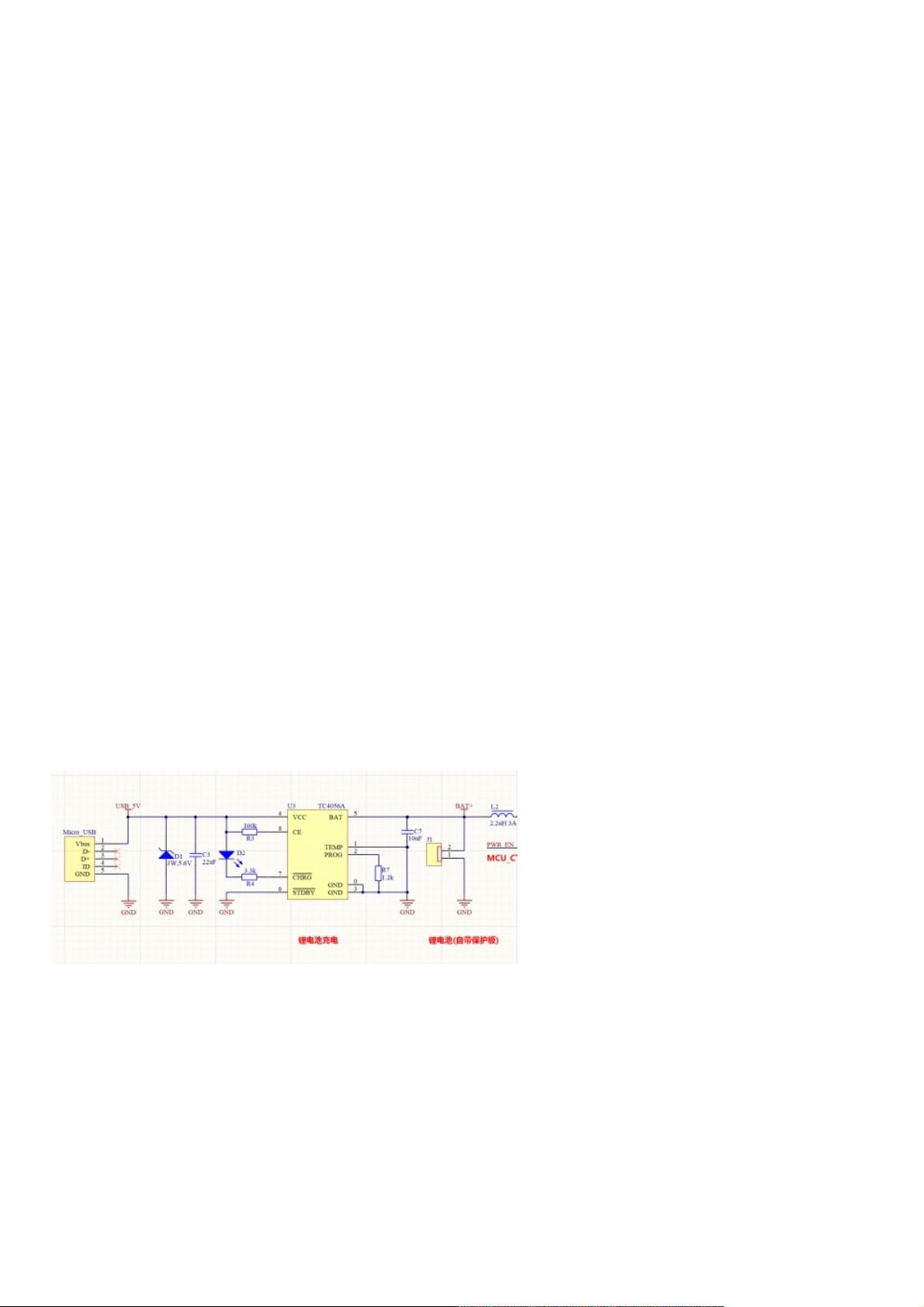

首先，是锂电池充电打点局部，笔者选用的是TC4056A那款芯片来做为单节锂电池的充电打点芯片：
那款TC4056A也是市面上比较常见的一款单节锂电池充电打点芯片，充电电压牢固正在4.2x，最大充电电流可大1A，同时自带
锂电池温度检测、欠压闭锁、主动再充电和两个用于批示充电、完毕的LED形态引脚。眼尖的高手们或者发现了笔者电路上的
一个问题，这便是，锂电池充电局部并无带护卫电路，是不是有安宁隐患？其真不然，因为笔者运用的电池是铝包电池，而
非18650这种锂电池，那种铝包电池自身就曾经带了护卫板，所以笔者也就没有再节外生枝了，这样也华侈物料。
